08 RCC

Reset and Clock Control 复位和时钟控制器

up的视频讲解: https://space.bilibili.com/1455872040

1 ®️RCC简介​

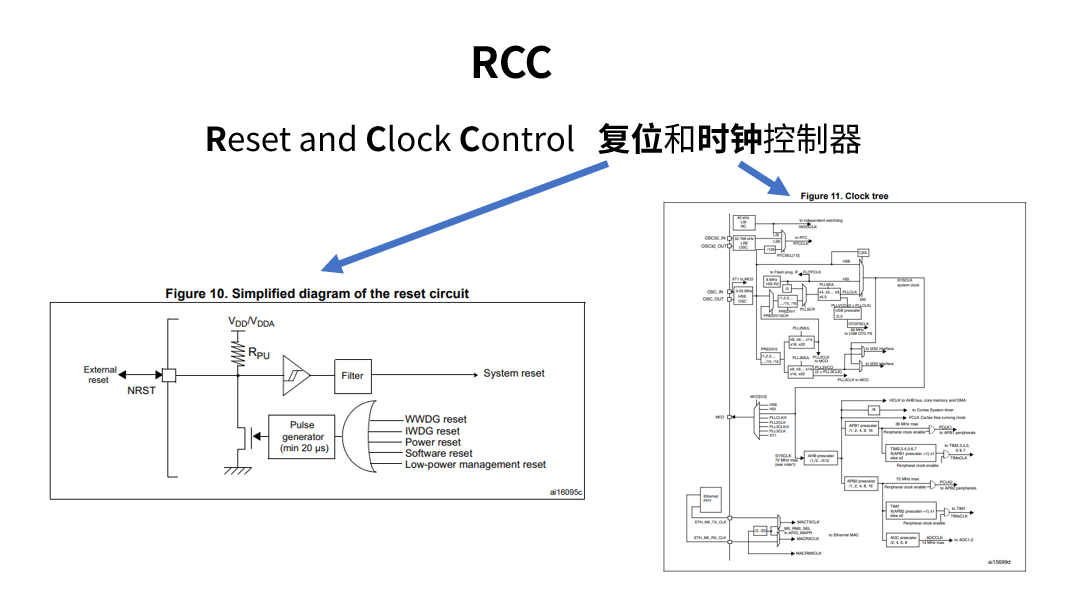

RCC的全称是 Reset and Clock Control 意思是 复位和时钟控制器，很显然他就包含 复位控制电路 以及 时钟控制电路这两部分，这个时钟控制电路也叫做Clock tree时钟树

2 🎄RCC时钟控制电路​

  • 左边是时钟源 时钟源输出的时钟 首先会通过倍频
  • 倍频后的结果 就是系统时钟 然后 再通过分频给到到各个外设

STM32一共可以选择的有四个时钟源

  • 分别是两个外部的时钟源 HSE 和 LSE
  • 以及两个内部时钟源 HSI 和 LSI

2.1 HSE高速外部时钟​


芯片在上电后

  • 主控板上的8Mhz晶振在会 振荡出时钟脉冲输入到 HSE

  • 然后会直接通过多路选择器输入到 PLL锁相环 进行倍频

  • 然后 经多路选择器 作为系统时钟

  • 接着 经过AHB分频器之后的时钟叫做 HCLK

  • 接着HCLK经过APB分频器之后的时钟叫 PCLK

这些总线上的时钟最终会送到挂载在总线的各个外设上 给它们提供工作的基准 这就是整个RCC的大体工作流程


我们再看到 时钟树的末端 看看这些时钟都 流向了哪里

  • AHB分频后的时钟分别有三条通路

    • 首先看到最上面一条 这里显示HCLK时钟给到了AHB总线、内核、存储、DMA

    • 再看到下面两条 它们分别直接连接到了内核中的 NVIC模块

    • 以及NVIC里的SysTick系统定时器

  • 而下方的PCLK分别有两条通路

    • 上边的给到APB总线以及总线上的各个外设

    • 下方的专门给到定时器外设

2.2 HSE高速内部时钟​


HSI内部高速时钟 它也是输出8Mhz的时钟 但它的稳定性不如外部石英晶体晶振

  • 上面两条通路 一条是直接给到FLITF 也就是flash前的缓存

  • 另一条 可以通过多路选择器作为系统时钟

tip

这两条路也就是芯片在复位后第一时刻开始工作的 一直到加载RCC外设的配置程序之后 才会切换到HSE工作通路

2.3 LSE 低速外部时钟​


看到上方的 RTC实时时钟 我们常见的电子闹钟就是通过RTC去实现的

  • 这个LSE对应的外部晶振up没上
  • 因为我们完全可以对HSE分频或直接用LSI去实现

2.4 LSI 低速内部时钟​


最后 一条连接是LSI给到 独立看门狗

  • 看门狗本质就是一个递减计数器
  • 当它减到0的时候就会进行复位
tip

可以看到LSI它是独立于整个高速主时钟体系的 所以说当主时钟里运行的程序崩溃 CPU卡死的时候 独立看门狗仍能够正常的工作

3 🔃 RCC复位控制电路​


它具体是这样实现的

  • RCC的复位控制电路 当独立看门狗的计数器递减到0的时候
  • 就会触发一个复位脉冲信号 这个复位脉冲信号会 输入到这个多路或门
  • 然后 会控制这个Pluse generator脉冲生成器 生成一个至少20微秒的高电平脉冲
  • 内部复位逻辑通过复位驱动路径将NRST拉低；应按手册中的复位框图理解，不把这条路径等同为普通PMOS上拉电路
  • 这个低电平信号就会通过 施密特触发器整形后 再给到整个系统进行复位

✅把时钟树算一遍​

本课程常用HSE=8 MHz，经PLL×9得到SYSCLK=72 MHz；AHB不分频，HCLK=72 MHz；APB1二分频，PCLK1=36 MHz；APB2不分频，PCLK2=72 MHz。APB1定时器时钟此时是72 MHz，不是36 MHz。

ADC再以PCLK2/6得到12 MHz。配置CPU到72 MHz时还需匹配电压条件和Flash等待周期，正常由CubeMX生成；不要只改PLL而漏改其他约束。

若把系统时钟改掉，要一起检查UART波特率、定时器周期和ADC时钟。RTC使用HSE分频时还受HSE工作状态影响，不能与独立LSE在低功耗/备份供电下的行为混为一谈。
